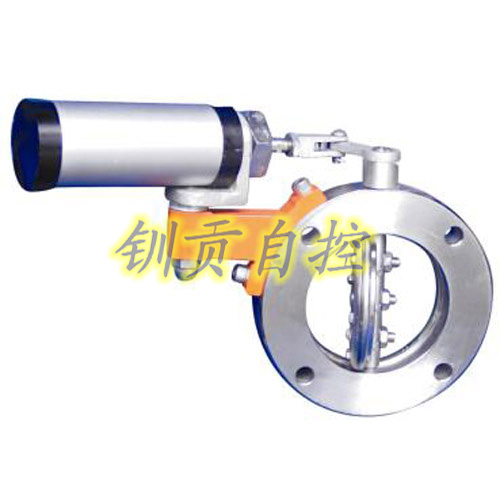

產品名稱：真空蝶閥GIQ
詳細介紹：
|
|
GIQ(D)型高真空蝶閥,是氣動單元組合儀表中的執行單元,它來自調節儀表的信號,改變介質的切斷與流通,該產品操作作用大,閥體設計新穎,流阻小,額定流量系數大,密封性能優良.因而廣泛應用于石油,化工,輕紡,食品,泡塑等各工業部門的生產過程自動控制和遠程控制交流中.
結構與原理:
GIQ(D)型高真空蝶閥是由執行機構(氣動,電動)與轉角型蝶閥體二部份組邁出,中間由支架相連而邁出.以GIQ型為例:執行機構是由雙氣路氣缸為讓體,接受二位四通電磁閥控制輸出的(0.4-0.6MPa)氣源信號壓力為動力,通過控制元件改變氣流方向,執行氣缸驅動蝶閥作啟閉運動. |
產品特點
|
|
該產品操作作用大,閥體設計新穎,流阻小,額定流量系數大,密封性能優良.因而廣泛應用于石油,化工,輕紡,食品,泡塑等各工業部門的生產過程自動控制和遠程控制交流中.
|
| 主要零件材料 |
|
GIQ型真空碟閥根據不同的材質,及不同的執行機構分類,適用于-25~200℃的介質,閥體由碳素鋼(鍍鎳)、不銹鋼等
|
| 技術參數 |
|
| |
|
|
|
|
|
|
|
GIQ
-250 |
GIQ
-300 |
GIQ
-400 |
GIQ
-500 |
GIQ
-600 |
GIQ
-800 |
|
|
|
公稱通徑(DN) |
40 |
50 |
63 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
800 |
|
適用范圍(Pa) |
105～6.7x10-4 |
|
漏氣率（Pa.L/S) |
6.7X10-4 |
|
流導(L/S) |
50 |
102 |
156 |
300 |
530 |
1328 |
2550 |
4180 |
7130 |
11000 |
17400 |
27400 |
45000 |
|
介質溫度(℃) |
丁腈橡膠-25 ~ +80 氟橡膠-30 ~ +150 |
| 電磁換向閥 |
電源(V/Hz) |
220/50 |
| 功率(W) |
10 |
| 電源壓力(MPa) |
0.4～0.6 |
|
法蘭標準 |
JB919-75 |
|
安裝位置 |
任意 |
|
主要件材質 |
閥體、閥板 |
碳鋼（鍍鎳）或不銹鋼 |
|
密封件 |
丁腈橡膠或氟橡膠 |
|
| 外形尺寸及重量 |
|
尺寸 |
DN |
ΦB |
ΦD |
h |
H
|
H1 |
L1 |
L2 |
N-Φ9 |
|
|
|
GIQ-40 |
40 |
70 |
85 |
22 |
164 |
62 |
78 |
106 |
4-Φ9 |
|
GIQ-50 |
50 |
90 |
110 |
190 |
75 |
4-Φ9 |
|
GIQ-63 |
63 |
110 |
130 |
26 |
265 |
85 |
93.5 |
136 |
4-Φ9
4-Φ9
4-Φ12 |
|
GIQ-80 |
80 |
125 |
145 |
30 |
284.5 |
92 |
|
GIQ-100 |
100 |
145 |
170 |
309 |
104 |
|
GIQ-150 |
150 |
195 |
220 |
35 |
366 |
136 |
101 |
164.6 |
8-Φ12 |
|
GIQ-200 |
200 |
250 |
275 |
40 |
422.5 |
165 |
117 |
199 |
8-Φ12 |
|
GIQ-250 |
250 |
300 |
330 |
45 |
482 |
197 |
8-Φ12 |
|
GIQ-300 |
300 |
350 |
380 |
55 |
543 |
233 |
128 |
224.6 |
8-Φ14 |
|
GIQ-400 |
400 |
465 |
500 |
60 |
686 |
293 |
138 |
253 |
8-Φ18 |
|
GIQ-500 |
500 |
565 |
600 |
80 |
742 |
355 |
140 |
300 |
12-Φ18 |
|
GIQ-600 |
600 |
670 |
710 |
100 |
912 |
428.5 |
150 |
330 |
12-Φ21 |
|
GIQ-800 |
800 |
880 |
920 |
130 |
1177 |
565 |
171.5 |
445 |
20-Φ21 | | | |
