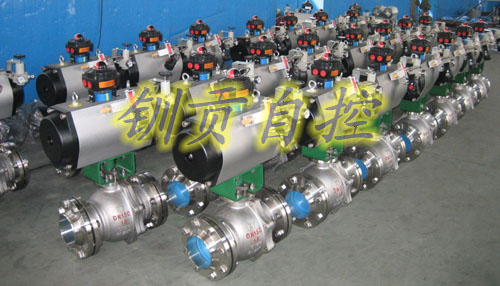

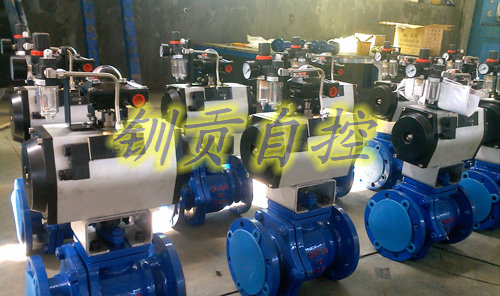

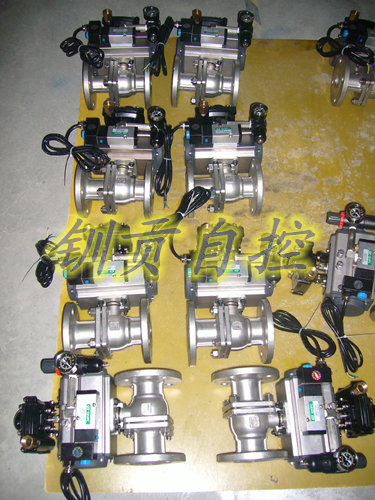

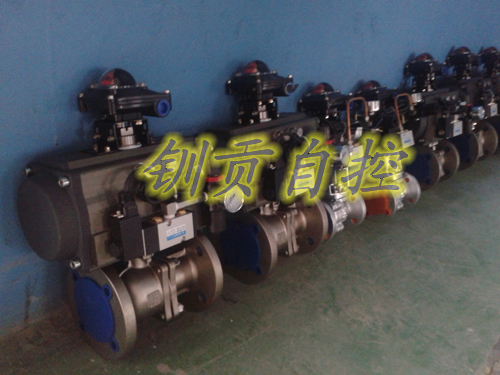

| 氣動O型切斷球閥 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 作者：釧貢自控 來源： 閱讀次數：2074 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 □ 用 途 與 特 點
ZSHO型氣動O型切斷球閥與電磁換向閥等氣動元件配合，可用于化工、石油、制藥、造紙、冶金、污水處理等工業部門的輸送管道以及油船、油罐車的管道介質的切斷或開啟。
    它具有如下特點：
1． 流通能力大、且介質流向不受限制。
2． 密封閥座采用優質塑料等軟材料、具有可靠的密封性。
3． 除適用于一般的氣、液體外，更適用于高粘度，以及帶有纖維狀和懸浮顆粒的介質。
4． 結構簡單、維修方便。
□ 結構及動作原理

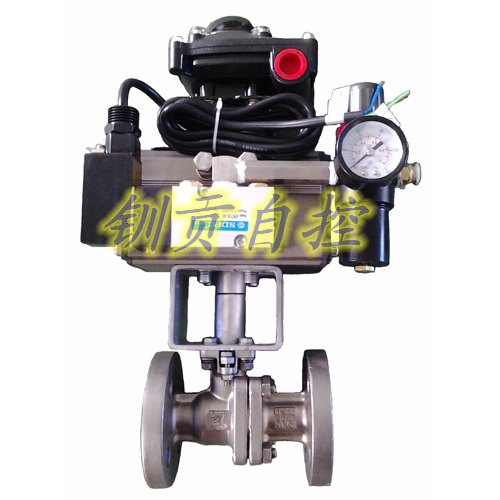

氣動O型切斷球閥是由O型球閥、氣缸式執行機構兩大部分及電器元件組成，如圖
一所示，氣缸式執行機構是O型球閥的驅動裝置，當壓縮氣體通過電磁閥或其他控制器進入氣缸一端，推動活塞移動，通過活塞桿、曲柄、立軸等傳動機構，使球芯以立軸為中心旋轉900，使球閥由開（或關）的狀態變為關（或開）的狀態。達到對管道內介質的自動控制。
在氣缸式執行機構側面有二個M10x1(或G1/4)的螺孔，可以通過連接板安裝電磁換向閥，頂部也有二個M10x1的螺孔，可以通過支承件安裝二個行程開關。中心旋轉頂端可用扳手進行手動操作。見圖一。
1、閥體 2、閥座 3、閥桿 4、支架 5、執行機構 6、閥芯
□ 系列參數
□ 外形尺寸
單位：mm
1、 上述結構長度L以GB12221為例，也可以按用戶指定其他標準（包括國標標準）或其它非系列。
2、 用戶不指定時，閥門法蘭我廠按GB9113-2000，也可以按用戶指定其它標準（包括國際標準，如ANSI、JIS、API等）。
3、 所配執行機構以國產DA和ZSH型雙作用為基本配制，配彈簧復位（單作用執行機構）或進口執行機構時須特別指明。 □ 附 件
1． 二位五通電磁換向閥（普通型或防爆型）。單作用氣缸配二位三通電磁換向閥
2． 行程開關（普通型或防爆型）
□型號編制說明
ZSHO-16
Z：執行器大類 S：活塞式 H：執行機構橫置(橫缸式) O：O型球閥
16：公稱壓力 16,40,64,100之類
□安裝及維護
1．氣缸式O型球閥應安裝在維修方便、防止高溫輻射及避免低溫的環境，環境溫度范圍為-20~600C。否則會使執行機構內橡膠制品件在高溫時加速老化破裂，在低溫時硬化變脆、
致使動作失靈。
2．應設置旁通管道，便于檢修或更換O型球閥。
3．O型球閥與管道連接的法蘭標準按ANSI。
4. 結構長度和連接法蘭如需其它標準請單獨指明。
安裝方式:
氣動球閥應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡可能避免水平安裝、傾斜安裝或閥自重量較大時與有振動的場所要用支撐架。安裝時閥與管道法蘭的中心應對正，避免產生過大的應力。
介質流動方向可任意選擇，環境溫度最好不超過-40~+80oC。安裝場地應考慮到試驗、操作和維修過程中人員與設備的安全。為使在自動控制失靈時或檢修閥門仍可連續生產，應設置旁通閥，見下圖。
其中圖d為標準安裝,圖距虛線表示管道出入口的另一種允許方向
□ 訂貨須知
1． 產品名稱型號。
2． 公稱通徑、公稱壓力。
3． 介質工作溫度。
4． 閥體材料（如內件材料有特殊要求時，另行商議）。
5． 需要附件。
6． 執行機構是單作用(彈簧復位)還是雙作用，氣開還是氣關? |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
