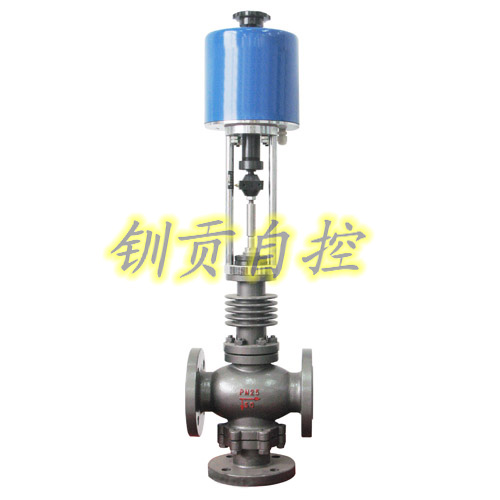

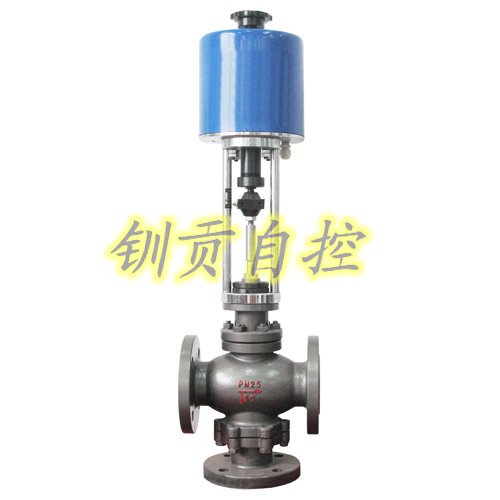

ZAZQ、ZAZX型電動三通合流、分流調節閥采用圓筒型薄壁窗口形閥芯導向。配用DKZ直行程電動執行機構，接受0~10或4~20mA.DC信號驅動閥門啟閉。其中三通合流調節閥用于將兩種流體混合成第三種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。
本系列產品口徑由25mm至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，溫度范圍-60℃至450℃，控制信號為0~10或4~20mA.DC。配用不同的執行機構可分為普通型和電子型兩種。 |
產品特點 |
|
流體對閥芯作用方向都處于流開狀態，故工作穩定性好。
除了閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。
伺服放大器采用深度動態負反饋，可提高調節精度。
電動操作器有多種形式，可適用于4~20mA.DC或0~10mA.DC
電子型電動調節閥可直接電流信號控制閥門開度，無需伺服放大器。
節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。
波紋管密封型對移動的閥桿形成完全的密封，諸絕流體外漏。 |
主要零件材料 |
|
閥體、閥蓋：HT200、ZG230~450ZG、1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司太萊合金堆焊
填料：聚四氟乙烯
推桿、襯套：2Cr13 |
技術參數 |
主要技術參數
|
公稱通俗DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數Kv |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
|
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
|
額定行程 |
16 |
25 |
40 |
60 |
|
流量特性 |
直線 拋物線 |
|
工作溫度（℃） |
普通型：鑄鐵：-20~200、鑄鋼：-40~250、鑄不銹鋼：-60~250
散熱型：鑄鋼：-40~450、鑄不銹鋼：-60~450 |
|
介質溫度（℃） |
200以下（對合流閥而言） |
|
固有可調比R |
30 |
|
公稱壓力PN（MPa） |
1.0 1.6 4.0 6.4 |
|
允許泄漏量 |
硬密封：IV級 軟密封：IV級 |
|
作用方式 |
電開、電關 |
|
信號范圍(mA.DC) |
0~10 4~20 |
|
電源電壓 |
22V、50Hz 380V\50Hz 24V AC/DC |
|
環境溫度（℃） |
伺服放大器：5~45 執行機構：-10~55 |
|
全行程時間(S) |
普通型 |
12.5 |
20 |
32 |
48 |
|
電子型 |
30 |
30 |
48 |
60 |
|
消耗功率（W） |
普通型 |
28 |
35 |
|
電子型 |
6 |
15 |
25 |
40 |
配套用電動執行機構有關技術參數
|
公稱通徑DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
電動執機機構型號 |
普通型 |
ZAZ-60
DKZ-310 |
DKZ-410 |
DKZ-410
DKZ-510 |
|
電子型 |
JHZAZ1 |
JHZAZ2 |
JHZAZ3 |
JHZAZ4 |
|
電動執行機構推力（N） |
普通型 |
400
4000 |
6400 |
6400
16000 |
|
電子型 |
2000 |
4000 |
6000 |
8000 |
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
| 允許壓差 |
|
|
公稱通徑
(mm)
推力(N) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
400 |
0.57 |
0.37 |
0.24 |
0.15 |
|
|
|
|
|
|
|
2000 |
1.85 |
|
|
|
|
|
|
|
|
|
|
4000 |
5.70 |
3.70 |
2.40 |
1.50 |
|
|
|
|
|
|
|
6000 |
|
|
|
|
1.31 |
0.9 |
0.56 |
|
|
|
|
6400 |
|
|
|
|
1.40 |
0.96 |
0.60 |
0.15 |
0.11 |
0.06 |
|
8000 |
|
|
|
|
|
|
|
0.48 |
0.36 |
0.19 |
|
16000 |
|
|
|
|
|
|
|
0.96 |
0.71 |
0.38 | |
|
尺寸重量 |
|

外形尺寸及重量 普通型 單位：mm
|
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
A |
460 |
530 |
630 |
|
B |
230 |
230 |
260 |
|
H1 |
490 |
540 |
625 |
|
H2 |
246 |
259 |
273 |
311 |
354 |
366 |
668 |
512 |
587 |
759 |
|
L |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
L1 |
121 |
130 |
140 |
153 |
180 |
225 |
250 |
316 |
372 |
444 |
|
重量
（kg） |
PN1640 |
62 |
64 |
66 |
68 |
93 |
98 |
107 |
129 |
135 |
155 |
|
PN64 |
66 |
71 |
75 |
78 |
103 |
121 |
141 |
165 |
180 |
210 |
電子型 單位：mm
|
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
D |
φ155 |
φ162 |
φ170 |
|
H3 |
290 |
325 |
380 |
|
L |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
L1 |
121 |
130 |
140 |
153 |
180 |
225 |
250 |
316 |
372 |
444 |
|
H2 |
246 |
259 |
273 |
311 |
354 |
366 |
668 |
512 |
587 |
759 |
|
重量 |
PN1640 |
22 |
25 |
26 |
28 |
50 |
56 |
63 |
70 |
80 |
95 |
|
PN64 |
26 |
30 |
35 |
37 |
60 |
68 |
88 |
100 |
125 |
140 |
|
|
連接標準
|
|
法蘭標準：鑄鐵法蘭按GB4216.5-84、鑄鐵法蘭按GB9113-88、JB/T79-94
法蘭密封面型：PN10、PN16為凸面
PN40、PN64為凹凸面，閥體為凹面
結構長度：GB12221-89
夾套保溫型夾套載熱體接口：對焊φ18×4
閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如ANSI、JIS、JPI等標準。 |
