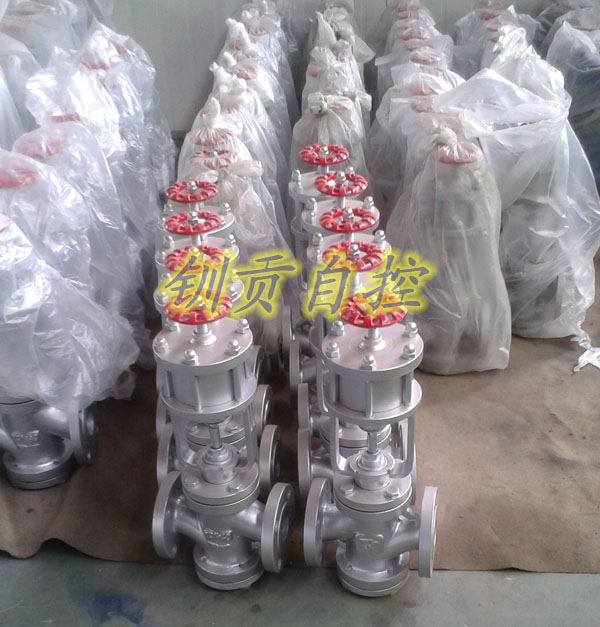

ZSQ型氣動氣缸切斷閥采用頂導向結構,配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。 切斷閥接受來自調節儀表的信號,切斷、開啟或改變介質流向,達到對壓力、流量、液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和運程控制系統中。 本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種,密封形式有填料密封和波紋管密封兩種,產品公稱壓力等級有PN10、16、40、46四種,公稱口徑范圍DN20~200mm。適用流體溫度由-60~450℃。泄漏量等級為IV級或VI級。流量特性為快開。 |
產品特點 |
◇ 切斷閥采用多彈簧執行機構與調節機構用三根立相連,整個高度可減小約30%,重量可減輕約30%。 ◇ 閥體按流體力學原理設計成等截面低流阻流道,額定流量系統數增大30%。 ◇ 閥內件密封部分有嚴密型和軟密封兩種,嚴密型為堆焊硬質合金,軟密封型為質材料制作,關閉進密封性能優良。 ◇ 平衡型閥內件,提高了切斷閥的許用壓差。 ◇ 波紋管密封型對移動的閥桿形成完全的密封,堵絕了介質外漏的可能性。 ◇ 活塞式執行機構,操作力大,使用壓差大。
|
主要零件材料
|
|
主要零件材料 閥體、密封套筒:HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti 閥芯、閥座:1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太萊合金 套筒、閥塞:1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太萊合金 填料:聚四氟乙烯,柔性石墨 波紋膜片:丁晴橡膠夾增強滌綸織物 彈簧:60Si2Mn 閥桿、推桿:2Cr13、1Cr18Ni9Ti 閥芯、閥塞(軟質件):增強聚四氟乙烯 波紋管:1Cr18Ni9Ti
技術參數 |
主要技術參數和性能指標(表一)
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
額定流量系數(KV) |
單座、雙座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
套筒 |
|
11 |
20 |
30 |
48 |
75 |
120 |
180 |
300 |
480 |
760 |
公稱通徑(MPa) |
1.0 1.6 4.0 6.4 |
額定行程(mm) |
8 |
12 |
20 |
25 |
40 |
50 |
有效面積(C㎡) |
ZMQ型 |
100 |
200 |
400 |
600 |
1000 |
ZSQ型 |
100 |
125 |
160 |
250 |
允許泄漏量 |
硬密封1/h |
一般:10ˉ4×閥額定容量;嚴密型:單、雙座:1.2×10ˉ7,套筒5×10ˉ6×閥客定容量 |
軟密封 |
VI級 |
允許壓差
(MPa) |
PZMQ正作用N |
6.4 |
5.09 |
2.91 |
1.85 |
2.18 |
1.33 |
1.52 |
0.99 |
0.62 |
0.60 |
0.69 |
0.39 |
|
PZMQ反作用N |
6.4 |
6.4 |
3.88 |
2.47 |
0.91 |
1.77 |
2.03 |
1.32 |
0.83 |
0.80 |
0.92 |
0.52 |
|
P ZSQ N |
6.4 |
6.1 |
3.5 |
2.3 |
3.0 |
1.9 |
1.9 |
1.5 |
0.93 |
0.84 |
0.65 |
0.47 |
|
M ZQM S |
公稱壓力 |
ZMQ |
0或250 |
ZQM |
0或400~600 |
1) 本產品性能和指標貫徹GB/T4213-92;
2) 表中允許壓差值若大于公稱壓力則取公稱壓力值,小于等于公稱壓力值則不變;
3) 表允許值為使用標準缸值,可配用不同的氣缸提高允許壓差。 |
|
允許壓差 |
|
|
尺寸重量 |
外形尺寸及重量表
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
A |
φ196 |
φ232 |
φ308 |
φ394 |
φ498 |
L |
PN16、40 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
PN64 |
210 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
600 |
H |
PN16、40 |
305 |
340 |
345 |
370 |
380 |
390 |
475 |
490 |
500 |
765 |
825 |
927 |
PN64 |
320 |
350 |
354 |
372 |
382 |
397 |
473 |
475 |
517 |
805 |
882 |
815 |
波紋管密封型 |
375 |
409 |
414 |
431 |
441 |
468 |
555 |
570 |
613 |
855 |
915 |
1017 |
H1 |
PN16、40 |
50 |
53 |
58 |
70 |
75 |
83 |
93 |
100 |
110 |
125 |
148 |
170 |
PN64 |
60 |
65 |
70 |
77.5 |
85 |
90 |
100 |
85 |
125 |
148 |
170 |
208 |
H2 |
PN64 |
115 |
115 |
121 |
130 |
140 |
153 |
178 |
190 |
200 |
260 |
320 |
380 |
PN16 |
125 |
125 |
130 |
140 |
150 |
160 |
185 |
200 |
220 |
280 |
320 |
360 |
PN40 |
150 |
150 |
160 |
170 |
180 |
200 |
230 |
250 |
282 |
310 |
430 |
480 |
H3 |
PN16、40 |
404 |
415 |
428 |
448 |
448 |
468 |
561 |
578 |
590 |
886 |
1008 |
1120 |
PN64 |
365 |
430 |
498 |
528 |
528 |
530 |
535 |
540 |
600 |
890 |
1208 |
1305 |
波紋管密封型 |
395 |
465 |
478 |
509 |
509 |
548 |
641 |
658 |
670 |
976 |
1098 |
1210 |
重量
(kg) |
標準型 |
10 |
10 |
12 |
15 |
18 |
23 |
35 |
45 |
60 |
75 |
90 |
120 |
波紋管密封型 |
12 |
12 |
14 |
17 |
20 |
26 |
38 |
48 |
64 |
79 |
95 |
125 | |
連接標準
|
法蘭標準:鑄鐵法蘭按BG4216-84 鑄鐵法蘭按BG9113-88、JB/T79-94 法半密封面型式:PN10、PN16為凸面; PN10、PN16為凹凸面、閥體為凹面。 結構長度:BG12221-98。 執行機構氣信號接號:內螺紋M10×1。 * 閥體法法及法蘭端面距離可以按用戶指定的標準制造。如:ANS、IJIS、DIN等標準。
|
