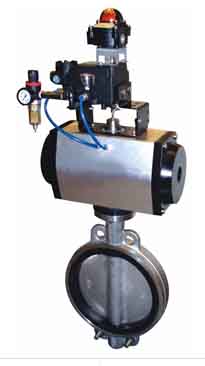

產品名稱：氣動蝶閥
詳細介紹：
真空氣動蝶閥產品概述：
GIQ真空氣動蝶閥外形美觀，其閥體、閥板、閥軸為同心結構設計。與ZMA氣動執行器相配，閥扳與閥軸采用無銷連接，介質與閥軸閥體完全隔離，維護簡便易行。用于真空系統中接通、調節、或切斷介質。
真空氣動蝶閥用途特點：
設計特征
閥體和端蓋采用脫蠟精密鑄造
閥桿防爆出設計
蝶閥兩端軸封處用0.25MPa的壓力密封，確保軸封處不泄漏。其閥座結構為雙閥座形式，
兩座之間以及軸端處均為橡膠密封與壓力水（壓值0.25MPa）相結合形式密封。
標準的氣源接口可以直接與電磁閥連接
氣缸內壁陽極硬化無須二次潤滑
開關位置+/-5°行程調節，操作簡易
正常使用壓縮空氣0.4-0.6MPa
360℃任意角度安裝
真空氣動蝶閥性能規范：
適用范圍(Pa)：105～6.7x10-4
漏氣率（Pa.L/S)：6.7X10-4
公稱通經：DN32~DN400
適用介質：純凈空氣和非腐蝕性氣體
適用溫度：-20~+120 ℃、
真空氣動蝶閥主要技術參數：
| GIQ氣動真空蝶閥執行器技術參數 |
GIQ氣動真空蝶閥閥體參數 |
| 類 型 |
雙作用活塞式、彈簧復位式 |
公稱通徑 |
DN32～400mm |
| 氣源壓力 |
雙作用：2-8bar/單作用：4-8bar |
壓力范圍 |
105～1.3×10-4Pa |
| 輸出力矩 |
雙作用：4N·M～10560N·M |
閥軸材質 |
不銹鋼 |
| 單作用：7N·M～2668N·M |
閥體材質 |
不銹鋼 |
| 工作溫度 |
常溫型：-20℃～80℃（丁腈橡膠O型圈） |
閥板材質 |
不銹鋼 |
| 高溫型：-20℃～160℃（氟橡膠O型圈） |
閥座密封 |
丁腈橡膠、氟橡膠 |
| 動作范圍 |
0～90°±5° |
結構形式 |
中線型 |
| 接口螺紋 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
溫度 |
丁腈橡膠-25～+80℃、氟橡膠-30～+150℃ |
| GTD110～GTD350/ATD100～200 G1/4″ |
適用介質 |
空氣、非腐蝕性氣體 |
| 閥位信號 |
定位器：4～20mA/回信器：全開全關信號 |
特點 |
安裝方便、流量大、流阻小 | |
